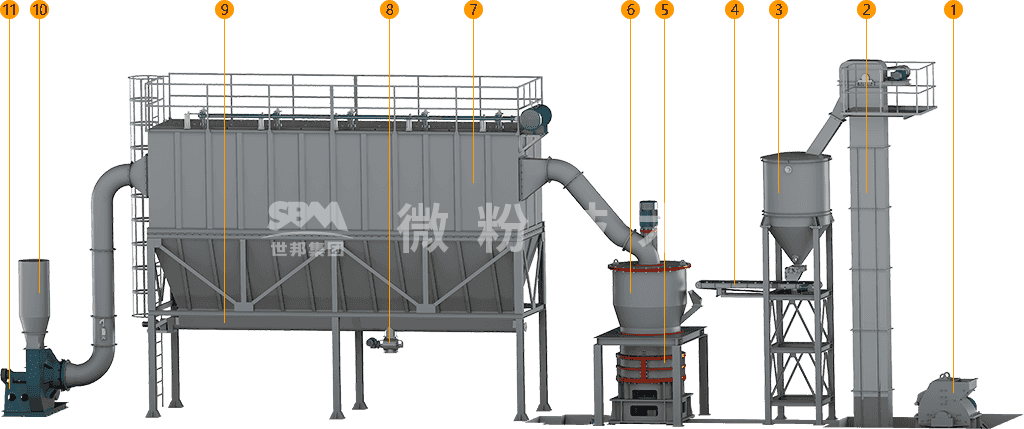

大块物料经锤式破碎机破碎至所需粒度后，由提升机送入料仓，经给料设备均匀连续的喂入主机内部，进入主机的物料随倾斜的导流管落到主机转盘上部的散料盘上。 主机工作时，几十个磨辊在环道内旋转、滚动。而物料在离心力作用下被散料盘散向周边并落入磨腔，在环道内被磨辊冲压、滚辗、研磨。 经过多层粉碎碾磨后的物料，随风机气流进入选粉机进行粉体分级，在选粉机叶轮的作用下，不符合细度要求的物料落回磨腔内重新碾磨，符合细度要求的物料则随气流进入旋风集粉器内进行部分粉体的分离收集，并由底部的卸料装置排出即为成品粉体。其余部分的粉体则从旋风集粉器上部进入脉冲除尘器内，并粘附在滤袋表面，脉冲阀控制高压气流使其瞬间喷吹到滤袋内部引起滤袋剧烈膨胀波动，通过滤袋的突然抖动弹落粘附的粉体，掉落在除尘器下部的粉体，经螺旋输送机将两处收集的粉体进行汇集排出即为成品。过滤后的气流随风机经过消音器排放到空气中。该系统属于开路系统，在负压状态下运行。
HGM微粉磨采用新型设计的磨辊磨环研磨曲线，在成品细度和功率相同的情况下，产能较气流磨、搅拌磨高出40%，比球磨机的产量则高出一倍以上，而系统的能耗仅为气流磨的30%。
HGM微粉磨采用德国技术生产的笼式选粉机，不仅有效提高选粉精度，还可根据用户产量、细度、通筛率的需求可进行多头笼式选粉机配置，产品细度可在325目—2500目间任意调节。
HGM微粉磨磨腔内无滚动轴承、无螺钉，不存在轴承及其密封件易损问题，不存在螺钉易松动而毁坏机器的问题；生产更安全。
HGM微粉磨采用高效的脉冲除尘器，整套设备运转过程中无粉尘污染，配置消音器及其和消声房，降低环境噪音，完全按照国家的环保标准来组织生产，满足国家环保生产要求。
世邦集团拥有着数十条数控机床生产线，从钢板切割、折弯、刨、铣到喷漆，均实现数字化控制，加工精度高，部分核心部件精确到一丝甚至更高标准。
世邦集团作为一家集合生产销售于一体的实力企业，我们对自己生产的每一台设备负责，给客户提供产品全生命周期的技术服务和原厂配件供应服务，保障每一位客户生产后顾无忧。
| 主要技术参数/Main Specification | |||||
|---|---|---|---|---|---|
| 型号 Model | HGM80L | HGM90L | HGM100L-Ⅱ HGM100P | HGM125L | HGM1680L |
| 平均工作直径（mm） | 800 | 900 | 1000 | 1250 | 1680 |
| 磨环数量（layer） | 3 | 3～4 | 4 | 4 | 4 |
| 磨辊数量（piece） | 18-21 | 24-29 | 28-36 | 30-40 | 30-44 |
| 主轴转速（r.p.m） | 230-240 | 200-220 | 180-200 | 135-155 | 120-130 |
| 入料粒度（mm） | ≤20 | ≤20 | ≤20 | ≤20 | ≤20 |
| 成品粒度范围（μm/mesh） | 74-5 （200-2500） | 74-5 （200-2500） | 74-5 （200-2500） | 100-6 （150-2000） | 100-9 （150-1500） |
| 成品产量（t/h） | 0.5-5.5 | 0.8-6.5 | 1.2-10 1.2-11 | 2.5-20 | 5-45 |
| 外形尺寸（L*W*H,m） | 15.1*4.2*7.3 | 18.4*3.9*7.8 | 22.7*3.6*8.5 | 27.3*4.2*9.9 | 31.7*7.7*12.6 |
注:此产量区间基于境内碳酸钙物料，不同物料差异会有变动。
| 功率参数/Power Parameter | |||||
|---|---|---|---|---|---|
| Unit:KW | HGM80L | HGM90L | HGM100L-Ⅱ HGM100P | HGM125L | HGM1680L |
| 主机/Main Unit | 75 | 2*45 | 132-150 | 185-200 | 315 |
| 选粉机/Classifier | 18.5 | 18.5-30 | 30-37 | 75 | 132 |
| 风机/Blower | 45 | 55 | 75 | 110 | 200-220 |
| 破碎机/Crusher | 18.5 | 18.5 | 18.5 | 45 | 45 |
| 提升机/Bucket Elevator | 3 | 3 | 4 | 4 | 7.5 |
| 给料机/Feeder | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 |
| 卸料阀/Discharging Valve | 2*0.75 | 1.1 | 1.1 | 1.5 | 2*1.5 |
| 空压机/Air compressor | 11 | 15 | 22 | 37 | 55 |
注:以上表格中的数据为2*xx时表示该项配置有两个相同参数的电机。
